Productdetails:
|
| Productnaam: | vezel optische zendontvanger | Vezeltype: | Enige Vezel Enige Wijze |
|---|---|---|---|
| Interface: | SC ST | Golflengte: | 1310/1550nm |
| Afstand: | 100m tot 120km | Datasnelheid: | 1.25G |
| Werkende Temperatuur: | Commerical: 0 tot 70 °C Industrieel: - 40 tot 85 °C | Leveringsvoltage: | 3.3V/5V |
| Garantie: | 1 jaar | Toepassing: | Gigabit Ethernet, Vezelkanaal, Schakelaar om interface te schakelen |
| Markeren: | 1x9 vezel Optische Zendontvanger,De Vezel Optische Zendontvanger van ISO9001 1x9,de Zendontvanger van 1.25G Bidi SFP |
||

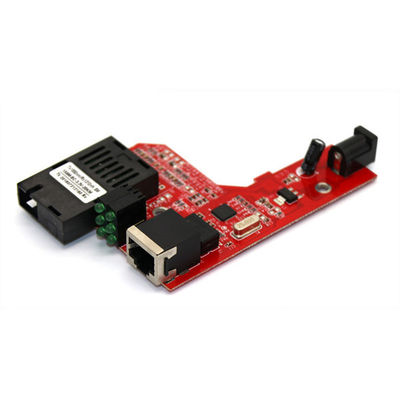

Module van Sc ST 1x9 van de vezel de Optische Zendontvanger 1.25G Bidi voor Giga-Media Convertor
Beschrijving

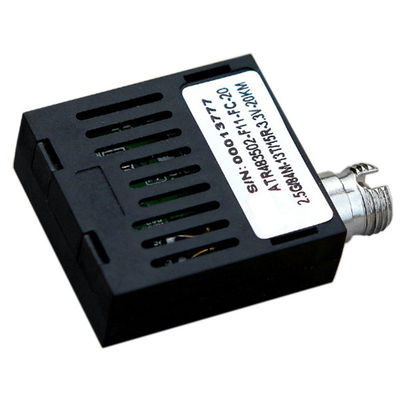

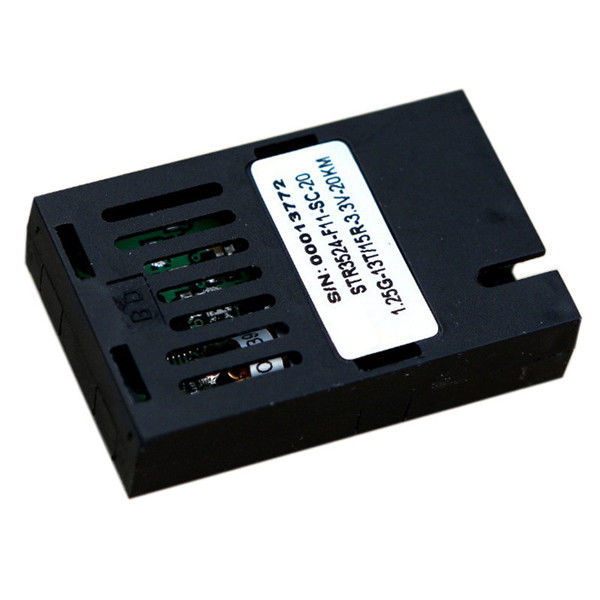

1x9 de optische zendontvanger wordt ontworpen voor gebruik in 0~2.67Gbps-gegevens - verbindingen. Het verstrekt de optische haven van SC/FC/ST die met de de industrie standaardschakelaar compatibel is. Zowel worden de zender als de ontvanger verpakt samen met een hoogste plastic dekking en bodemschild.
Eigenschap
Enige Vezel Tweerichtingstransmissie
Standard 1×9-Voetafdruk
De enige Facultatieve Schakelaar van Sc, van FC of ST
De enige Voeding van +3.3V of +5V-
De de Differentiële Input en Output van PECL
PECL/LVPECL of TTL/LVTTL-de Outputalternatief van de Signaalopsporing
Absolute Maximumclassificaties
| Parameter | Symbool | Min. | Max. | Eenheid | Nota |
| Leveringsvoltage | Vcc | -0.5 | 4.0 | V | |
| Opslagtemperatuur | -40 | 85 | °C | ||
| Relatieve Vochtigheid | 5 | 85 | % |
Nota: De spanning meer dan de maximum absolute classificaties kan permanente schade aan de zendontvanger veroorzaken.
OPTISCHE KENMERKEN
l) Zender
| arameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Werkende Golflengte | λC | 1270 | 1310 | 1360 | NM | |
| 1470 | 1490 | 1510 | ||||
| Ave. (Toegelaten) outputmacht | Po | -8 | -4 | dBm | 1 | |
| Uitstervenverhouding | ER | 9 | dB | 1 | ||
| RMS spectrale breedte | Δλ | 4 | NM | |||
| Stijgings/Daling tijd (20%~80%) | Tr/Tf | 0,26 | ps | 2 | ||
| Het Masker van het outputoog | Volgzaam met IEEE802.3 z (klasse 1 laserveiligheid) | |||||
Nota (1): Maatregel bij 2^23-1 patroon van NRZ PRBS
Nota (2): Het maskerdefinitie van het zenderoog
2)Ontvanger
| Parameter | Symbool | Min. | Type | Max. | Eenheid | Nota |
| Werkende Golflengte | 1470 | 1490 | 1510 | NM | ||
| 1270 | 1310 | 1360 | ||||
| Gevoeligheid | Psen | -22 | dBm | 1 | ||
| Min. overbelastings | Pimax | -3 | dBm | |||
| LOS beweert | Pa | -35 | dBm | |||
| LOS DE-beweert | Pd | -23 | dBm | 2 | ||
| LOS Hysterese | Pd-pa | 0,5 | 6 | dB |
Nota (1): Gemeten met lichtbron 1490nm (1310nm), ER=9dB; BER =<10>
Nota (2): Wanneer DE-beweerd LOS, de output van RX data+/- signaaloutput is.
Het opdracht geven van tot Informatie
| 1x9 module BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, met DDM |
| 1x9 module BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, met DDM |
| 1x9 module BIDI, LC, Tx1310/Rx1550nm 1.25Gbps, 20km, zonder DDM |
| 1x9 module BIDI, LC, Tx1550/Rx1310nm 1.25Gbps, 20km, zonder DDM |
