GPJ 96 van de de Vezel Optische Kabel van de Kernkoepel de Lassluiting, de Sluiting van de Vezellas

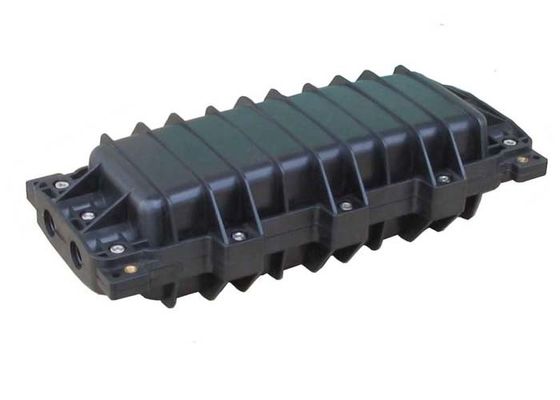

De zwarte Optische Sluiting GPJ 96 van de Lasfosc Vezel de Luchtveiligheid van de Kernkoepel

Toepassing:

Het product kan in de rechte lijn en van de taklijn (één in twee, één in drie) verbindingen van optische kabels binnen de diameter van 22mm (φ), alle types en structuren, wanneer gelegde overheadkosten, in de pijpleiding, ondergronds of in de put worden toegepast. Ondertussen, wordt het ook toegepast op de verbinding van de alle-plastic kabels van de stadstelefoon.

Structurele eigenschappen:

• Alle bezitsindexen zijn met Nationale YD/T814-1996-Norm in overeenstemming.
• Het gevallichaam wordt gemaakt van ingevoerde techniekplastieken met hoge intensiteit en vormde de vorm met vormplastieken onder hoge druk. Het is in de vorm van HALVE rechthoek, met de voordelen van minder gewicht, hoge mechanische intensiteit, corrosief-weerstand, anti-als door de bliksem getroffen en lange levensduur.
• De van de gevallichaam en kabel ingang wordt verzegeld met zelfklevende rubber (niet-gevulcaniseerde) strook en verzegelde band. Betrouwbaar het verzegelen vermogen. Het kan worden heropend en gemakkelijk te handhaven.
• de unieke regeling van 4 verschillende kabellijnen (φ12.5, φ17, φ20, φ22,) laat gebruiker toe om verschillende buitendiameter volgens daadwerkelijke voorwaarden te kiezen, verbetert het de betrouwbaarheid van de verzegelde kabelingang.

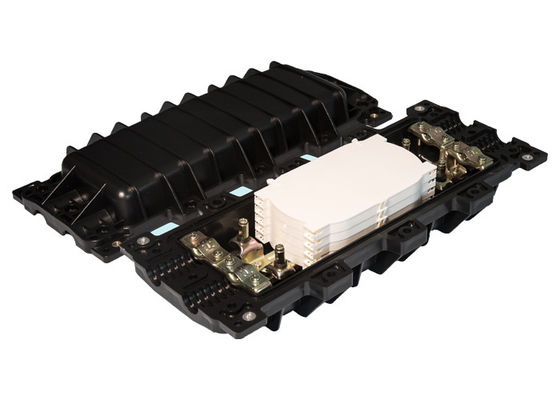

• het overlappende vezel-smeltend dienblad en de afzonderlijke eenheid van de isolatieaarde maken de regeling van de kernen, die de capaciteit en kabel-aarden flexibel, geschikt en veilig uitbreiden.
• de buitenmetaalcomponent en de bevestigende eenheid worden gemaakt van roestvrij staal, zodat kunnen herhaaldelijk in verschillende milieu's worden gebruikt.

Hoofd technische Specificaties:

• Externe Grootte: (length×width×height) 435×190×120
• gewicht: 2.5kg
• optische vezel het winden straal: : ≥40mm
• extra verlies van vezeldienblad: ≤0.01dB
• vezellengte verlaten in dienblad: ≥1.6m
• vezelcapaciteit: kies uit: 96 band-vormige kernen: 192 kernen
• het werk temperatuur: - 400 C ~ + 700 C
• zij druk-weerstand:: ≥2000N/10cm
• schok-weerstand: ≥20N.m

Verrichtingen:

• kies de kabellijn met juiste buitendiameter en laat het door de optische kabel gaan. Pel de kabel, stijg de buiten en binnenhuisvesting, evenals losse contractbuis, en was van het het vullen vet op, verlatend 1.1~1.6mfiber en 30~50mm staalkern.
• bevestig de kabel dringende kaart en de kabel, samen met kabel versterkt staalkern. Als de diameter van de kabel minder dan 10mm is, bind eerst het kabel bevestigende punt met plakband tot de diameter 12mm, dan moeilijke situatie het heeft bereikt.
• leid de vezel in het smeltende en verbindende dienblad, het contractbuis van de moeilijke situatiehitte en de buis van de hittesmelting aan één van de verbindende vezel. Na het smelten van en het verbinden van de vezel, beweeg de buis van het hittecontract en de buis van de hittesmelting en bevestig roestvrij (of kwarts) versterken kernstok, ervoor zorgen het verbindingspunt in het midden van de huisvestingspijp is. Verwarm de pijp om twee in te maken. Zet de beschermde verbinding in het vezel-leggend dienblad. (één dienblad kan 12 kernen leggen)
• leg de linkervezel in het smeltende en verbindende dienblad gelijk, en bevestig de windende vezel met nylon banden. Gebruik van beneden naar boven de dienbladen. Nadat al vezel is verbonden, behandel de hoogste laag en bevestig het.
• de positie het en gebruikt de aardedraad overeenkomstig het projectplan.
• verzegelend de kabelpal die de inham van lassluiting en de verbinding van de kabelringen naderen met het verzegelen van band. En sluit de ongebruikte inhammen met stoppen, met blootgestelde concave die delen van de stop met banden wordt verzegeld. Dan het gezette haalt verzegelen in de het verzegelen groef aan de kanten van shell over en vet het concave deel van inham van het lichaam tussen de twee delen van shell in. Dan dicht halen de twee delen van shell en het met roestvrij staalbouten aan. De bouten zouden strak met evenwichtige kracht moeten worden geschroeft.
• volgens het het leggen vereiste, plaats en bevestig het hangende hulpmiddel.
